ZYD雙極真空濾油機用途

發布：saya888admin 瀏覽：623次

雙級真空濾油機用途

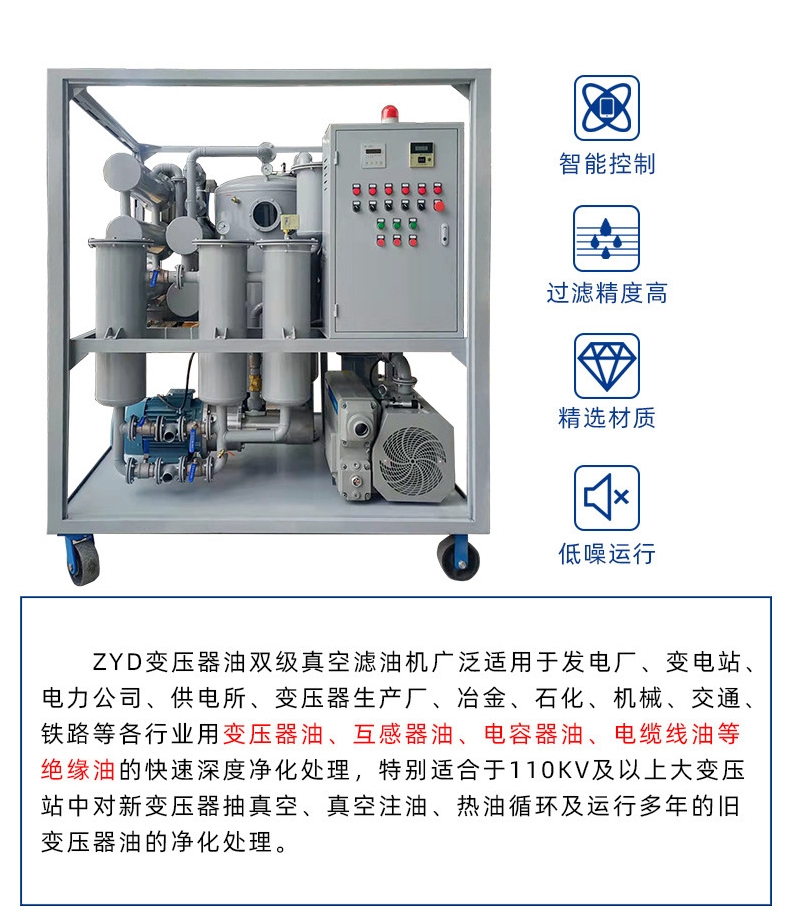

ZYD系列絕緣油雙級真空濾油機用于電廠、電站、電力公司、變電工業、冶金、石化、機械、交通、鐵路等行業。特別是對110KV以上大型變電站的變壓器現場檢修，以及高等級的新油、進口油、互感器油、超高壓變壓器油等油品的深度凈化處理。也可用于變壓器的真空注油及干燥。可現場帶電作業。

雙級真空濾油機適用油品

新油進口油、互感器油、超高壓變壓器油、電容器油、開關油、電抗器油等。

雙級真空濾油機油處理后指標

油中含水量	≤3PPM	油中含氣量	≤0.05%	過濾精度	≤1微米
油清潔度	NAS5級	油清潔度	≥70KV

雙級真空濾油機特點

● 雙級真空大抽速及先進的脫水、脫氣系統，采用大面積立體閃蒸技術，能快速的除去油中的水分、雜質、烴類等有害成份，提高絕緣油的閃點和介電強度。
● 能夠滿足安裝或檢修現場對變壓器本體抽真空和真空注油。
●精密的過濾系統，多級過濾逐級加密，能有效去除油中機械雜質，并配置濾芯污染度自動檢測功能。
● 先進的自動恒溫控制系統、自動液位控制系統、自動消泡控制系統、自動壓力保護系統以及精良的配置，保證設備高性能運行。
●在線濾油，可無人值守，運行狀態由指示燈顯示。
● 本機人性化設計，低噪音，操作簡單，維護間隔長，低能耗節省運行成本。
● 整機設有連鎖安全保護，排油系統、真空系統與加熱系統連鎖，避免誤操作帶來的不利影響。
●設有濾芯更換指標，濾芯飽和停機裝置。
●設有漏電、過載停機裝置，保護電機。
●設有相序，缺相保護功能，突然停機安全控制。

雙級真空濾油機可選模式

● 根據用戶的需要可選配PLC智能控制，觸摸屏操作，并設動態顯示。
●選配在線式水份檢測儀。
●選配變頻器，可根據需要選擇流量。
● 選配帶累加功能的流量計。
● 選配外接對變壓器抽真空系統。
● 整機結構可制作成移動式、固定式、拖車式(半軸或雙軸)、全封閉式、遮檐式、帆布蓬、敞開式。
● 可配置成三級高真空濾油機，以獲得更高的工作真空度。

雙級真空濾油機技術參數表

項目	參數名稱		單位	ZYD-30	ZYD-50	ZYD-100	ZYD-150	ZYD-200	ZYD-300	ZYD-500
設備技術指標	流量		L/H	1800	3000	6000	9000	12000	18000	30000
	工作真空度		MPa	-0.08 — -0.0999
	工作壓力		MPa	≤0.5
	恒溫控制范圍		℃	20 — 80
	電源		V	380V/50Hz(或根據用戶需要)
	工作噪聲		dB(A)	≤78
	總功率		kW	30+5	40+5	60+6	3*30+10	3*40+10	3*60+15	6*40+35
	進出口管徑		mm	25	32	40	50	50	65	80
	設備重量		Kg	600	800	1000	1300	1800	2100	3500
	外形尺寸	長	cm	120	125	157	175	175	180	240
		寬	cm	120	125	140	160	160	170	310
		高	cm	160	175	200	215	215	225	235
油處理指標	油擊穿電壓		KV	≧70(GB/T507)
	油中含水量		PPm	≤3(GB/T7600)
	油中含氣量		%	≤0.05(GB/T423)
	過濾精度		μm	≤3

※ 設備外形尺寸和設備重量僅供參考，隨著產品的不斷發展以實物為準。
